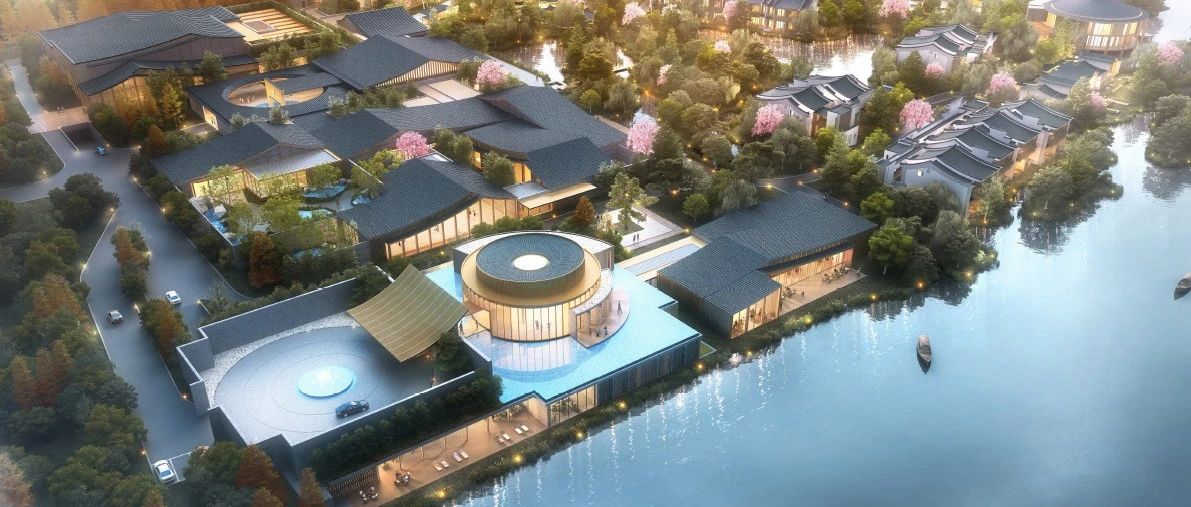

△陽澄湖健康頤養酒店項目整體效果圖

近日，入口大堂區域的回車場卸載施工工作準備完成，我院項目團隊親赴現場進行施工指導，最終見證該復雜鋼結構空間桁架主體的順利卸載。

△卸載前的大型回車場

該回車場位于整個酒店入口大堂的核心區域，承擔著使用期間行車和落客的建筑功能?；剀噲稣w呈現外圍矩形閉合、內圈圓形開敞的建筑形態，其外輪廓尺寸約為41.7m×39.8m，內直徑約為26m。

因建筑功能需求，除特殊點位可布置結構柱外，其他區域均保持開敞，外圍結構柱中心線至內圈圓邊界距離為7.1~12.6m，坡屋面則采用輕質金屬瓦屋面，角度向內傾斜。

△大型回車場內部效果圖

結構采用鋼結構空間桁架體系，為非典型大跨單層空間結構。16個矩形鋼管混凝土柱散落在矩形外圍四周，坡屋面全部由大尺度懸挑梁承擔，最大位于角部，懸挑長度甚至超過10m。

為同時保證結構安全性和建筑美觀性，經過合理布置和精確計算后，最終得到一個創新的結構受力模型，即外圍結構柱受彎+外圈桁梁受拉+內圈受力環受壓的復合受力方式，來完成外力的傳遞，保證結構的穩定。

△結構平面布置圖

△現場鋼結構空間桁架航拍圖

雖懸挑梁懸挑長度較大，同時懸挑梁根部高度受限，但經過合理設計后，計算模型的理論計算結果顯示，鋼構件強度和穩定應力比最大為0.84，屋面撓度最大部位在懸挑梁端部、內圈受力環中段最不利處，總豎向撓度值約64mm。

△鋼構件驗算應力比

△空間桁架屋面豎向撓度計算結果

卸載前，整個回車場鋼結構空間桁架靠現場五處內壓環支撐做為臨時支撐點，以確保施工過程中鋼構件的拼接和整體定位的校準。經過現場焊接拼裝，回車場主體已基本成型，焊縫質量經過檢測均滿足規范要求，達到整體卸載的條件。

△空間桁架內壓環支撐

隨著施工人員同步切除五個支撐點處的連接，內壓環整體與下部五處支撐脫離。隨后的十處控制點變形檢測顯示，該回車場整個空間桁架在自重作用下的最大豎向變形部位與設計計算結果基本吻合，豎向變形僅為16mm，符合設計預期。

△拆除支撐后的空間桁架一角

本次卸載工作的順利完成，意味著拆除支撐后的空間桁架將完全進入整體自受力模式，檢測的空間桁架的變形量也完美契合設計理論值，再次驗證結構設計的精妙，再現結構美學的精巧。
